成人性生交大片免费看中文,免费人成自慰网站,日本极品少妇VIDEOSSEXHD,人妻AV中出无码内射

您好，歡迎進入定襄縣鑫生鍛件廠官網(wǎng)！

全國咨詢熱線

13283506666

怎樣避免不銹鋼鍛件冷卻后的腐蝕性能

2016-10-19 18:14:09 瀏覽次數(shù)：
不銹鋼鍛件沿晶界析出Cr23C6而增加晶間腐蝕傾向，所以要求鍛后快冷。 尤其在奧氏體敏化溫度范圍（480~815℃），在此區(qū)間不得停留，必須快冷。 奧氏體不銹鋼鍛后空冷、坑冷、砂冷均可。

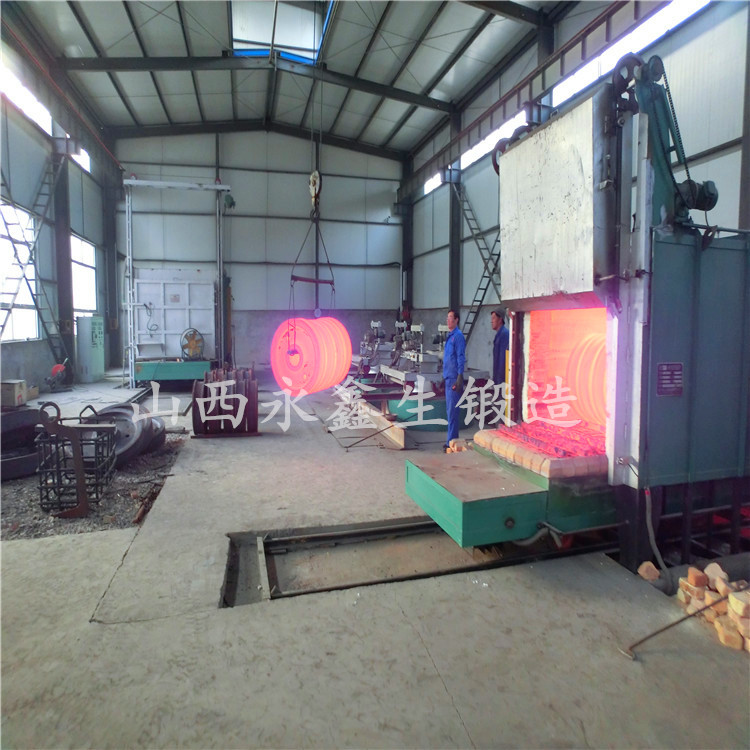

待冷卻的不銹鋼鍛件

 對經(jīng)冷加工和焊接后的鍛件，為消除殘余應力，要進行去應力退火。不含Ti、Nb的奧氏體不銹鋼：加熱溫度不超過450℃，以防止Cr23C6析出； 對超低碳和含Ti、Nb的奧氏體不銹鋼：加熱溫度不低于850℃，然后緩冷，消除 應力，可減輕晶間腐蝕傾向，并提高抗應力腐蝕能力。

友情鏈接:

13283506666
