成人性生交大片免费看中文,免费人成自慰网站,日本极品少妇VIDEOSSEXHD,人妻AV中出无码内射

您好，歡迎進(jìn)入定襄縣鑫生鍛件廠官網(wǎng)！

全國咨詢熱線

13283506666

奧氏體型不銹鋼鍛件鍛造的鍛件熱處理

2016-11-02 17:30:56 瀏覽次數(shù)：
奧氏體不銹鋼鍛件的熱處理有以下幾種：
　　(1)固溶處理這種熱處理是將不銹鋼鍛件加熱到固溶溫度(1050～1100℃)，讓所有碳化物及冷加工形成的馬氏體全部溶入和轉(zhuǎn)變成奧氏體，然后快冷，在室溫下保持單相高溫組織。這種熱處理可以得到最軟而塑性最高的狀態(tài)。
　　(2)應(yīng)力松馳處理冷加工產(chǎn)生的內(nèi)應(yīng)力可以通過較低的溫度退火(275～450℃，0.5～2h)予以消除。經(jīng)過這種處理后，力學(xué)性能可以改善；但延伸率沒有改變。

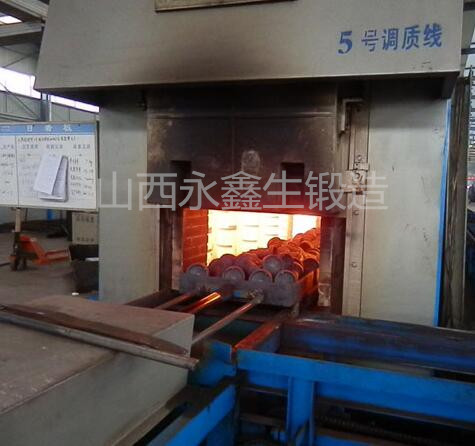

不銹鋼鍛件熱處理
　　(3)穩(wěn)定化處理為了防止晶間腐蝕，在奧氏體鋼中加入少量的鈦或銀，并進(jìn)行所謂的穩(wěn)定化處理。這種處理將樣品加熱至900℃，使大部分碳化鉻溶解，而溶解了的碳與鈦或銀化合為比碳化鉻穩(wěn)定的TiC或NbC，使碳化鉻不再在晶間析出。這種處理對(duì)力學(xué)性能沒有明顯影響。
　　(4)消作σ相的熱處理在高鉻奧氏體鋼鍛件含鎳不足的情況下，熱處理時(shí)可能會(huì)產(chǎn)生σ相，使鋼的ak值下降。這類鋼σ相形成溫度約為500～970℃。避開σ相形成溫度而加熱至更高溫度時(shí)，σ相可以轉(zhuǎn)變成高溫鐵素體相而使韌性恢復(fù)。
本文有山西永鑫生鍛造原創(chuàng)，如需轉(zhuǎn)載請(qǐng)注明出處！

友情鏈接:

13283506666
